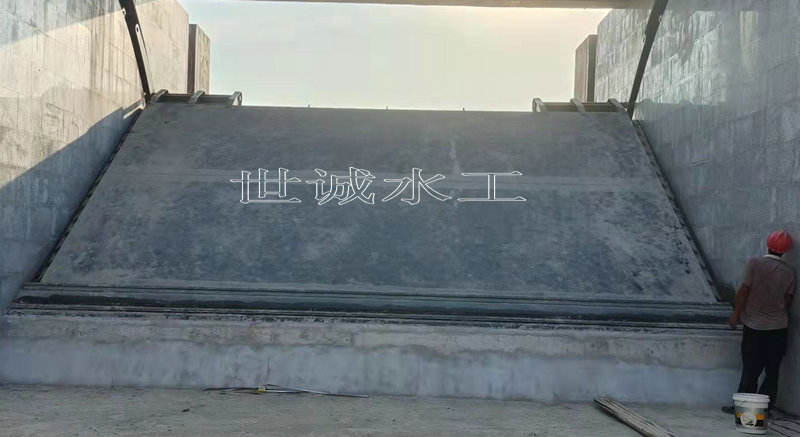

底橫軸旋轉鋼閘門

 底橫軸旋轉鋼閘門

底橫軸旋轉鋼閘門適用于擋水或調節水位景觀水利工程，它具有結構簡單、有過載保護及報警功能，易于安裝和維護的突點。 底橫軸旋轉鋼閘門可分為上翻門、臥倒門、下臥門；采用雙吊點同步布置。 傾倒門可單、雙向止水；水頭差較大時可啟閉閘門。

底橫軸旋轉鋼閘門
1、底橫軸旋轉鋼閘門 工作原理

底橫軸翻轉門（有時也稱鋼壩閘）是水利工程中的翻板式閘門，它由門葉、固定在門葉底部的底橫軸、多個底鉸座、自潤滑軸承、底水封、側水封、液壓驅動裝置以及液壓鎖定裝置等組成。
底橫軸的兩端穿過閘墻外伸，其外伸端與電液一體式啟閉機連接，啟閉機庫位于閘墩內，底軸與閘墻之間有水封裝置。
通過控制閘墩兩側的卷揚啟閉機的正反轉，就能實現底橫軸翻轉門的啟閉及開度控制，從而實現蓄水、泄洪、溢流、等功能。
2、 底橫軸旋轉鋼閘門特點

由于底橫軸的旋轉門是一種新型景觀液壓驅動式閘門，故它操作方便、啟閉靈活、閘門開度無級可調、方便調度、工作較隱蔽、無礙防汛和通航，不會對原有河道的景觀造成影響，且啟閉閘門時間較短。
底橫軸旋轉門的門葉相對來說較輕，土建及施工工程量比較少，且工程相對來更隱蔽。閘門跨度一般以20-40m為宜，不宜太大。
