一、清污機使用說明書

1、清污機的用途

格柵清污機是鏈傳動格柵清污機械中較為理想的機型，具有結構緊湊、電氣控制簡單，便于實現自動化；耐蝕性優、能耗小、噪音低；除污動作連續、排污干凈、分離效率高的特點，可廣泛應用于水電站、給排水泵站、雨水提升泵站、污水處理廠、水質凈化廠進水口及各類工礦企業的廢水處理工程中清除污水的漂浮物。

2、格柵清污機的工作原理

格柵清污機主要由驅動機構、機架總成、傳動鏈、齒耙組、柵條、底部攔柵等部位組成，而減速機驅動鏈輪使鏈耙牽引鏈間的齒耙隨同運行。

然而，由于每個齒耙都插入柵條中，不僅能有效的將攔截的污物耙送到機架上部極限位置，而且齒耙在鏈條回轉換向的過程中，污物靠自

重卸入下一程序設備并用特制的清污機構清理干凈。此外，它也是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，并按一定的排列次序

裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中，而當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶

固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行。

3、格柵清污機的優勢

1）操作條件好，運行噪音低，不會影響周?chē)h(huán)境；

2）水下設活動攔柵，底部無沉積死角，而且柵片具有自凈能力；

3）全封閉式傳動鏈，結構簡單，無水下傳動部件，易于維護管理；

4）階梯格柵為一體化結構，安裝時可將整機放入渠溝內，十分方便；

5）齒耙柵條后下行，柵條前上行撈渣，不會將柵渣帶入水下，撈渣徹底；

6）分離效率高，格柵柵條間隙小，且能連續或間歇式運行，除渣效果好；

7）動、靜柵片均為嵌插式，無需在斷流的情況下進行柵片的更換、維護檢修方便；

8）全自動電氣保護控制，自動控制方式為時間加水位差控制，預留PLC接口，為實現無人化管理提供了便利；

9）水下運動部件均采用不銹鋼材質制造，機械、電氣雙重過載保護，具有安全可靠、耐腐蝕性好、使用壽命長的特點。

格柵清污機

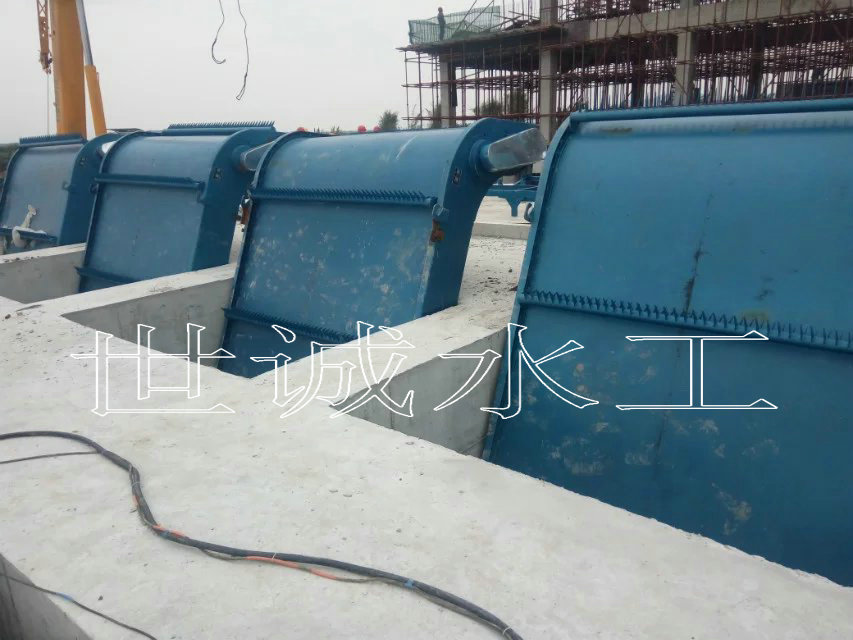

格柵清污機安裝完畢
