手動一體鑄鐵閘門

 渠道手動一體鑄鐵閘門安裝形式

鑄鐵閘門的安裝形式是根據其基建特點以及其用途來決定的。

1.手動一體式，又叫做自承式，主要是啟閉機和閘門為一體結構，安裝時閘門和啟閉機一起安裝，這種安裝方式最大特點為費用較少，因?yàn)椴挥米鰡㈤]機的水泥橫梁，缺點是只能用于渠道、池塘等水壓較小的地方，不能用于水庫水壓較深的出水口。

2.平底式。平底式是指閘門底部直接置于渠底或者河道底部。

 3.附壁式，又稱為墻壁式，是指閘門直接用螺絲懸空固定在水泥墻上。

4.渠道式，是指閘門直接安裝在渠道中間。

渠道手動一體鑄鐵閘門用途及特點：

1、主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。

2、防腐能力強，可在PH=6-8的流體酸堿中使用。 ☆閘門結構合理，便于安裝、操作簡單靈活，便于管理。

3、主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，最高正向設計水頭可達50m，反向水頭可達20m。

4、閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤1L/h·m。

5、規格齊全從0.2×0.2—6×6米。按閘門的結構形式分為：PZ型平面平板門和PGZ型平面拱形門，又可分為整體式和組裝式兩種形式。

6、門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。 安裝說明：

7、閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后（使用前）應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。

8、閘門安裝采用整體安裝，將閘板與閘框的封水間隙調到0.3mm以下后，進行二期澆注。在澆注混凝土?xí)r，必須保證閘門閘框處于鉛垂?fàn)顟B(tài)。流進閘板、閘框、楔鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。

9、閘門啟閉時，應注意閘板的上下極限位置，以免損壞閘門或啟閉機。閘門在啟閉過程中應檢查閘門升降有無卡阻。

10、閘板與閘框?yàn)榕技浜?，在多組運輸和安裝時，切勿切換

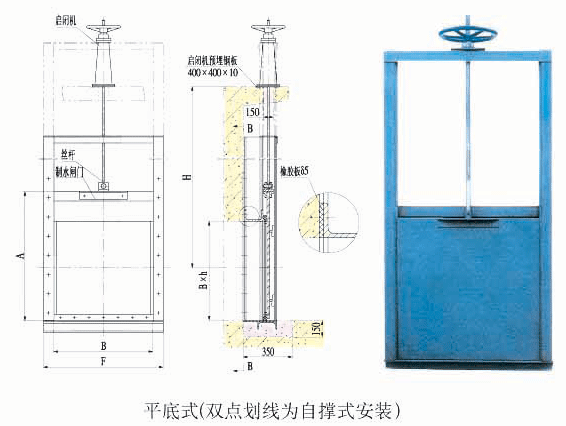

手動一體鑄鐵閘門安裝示意圖
