格柵清污機廠家提供產品資料

 格柵清污機廠家提供產品資料

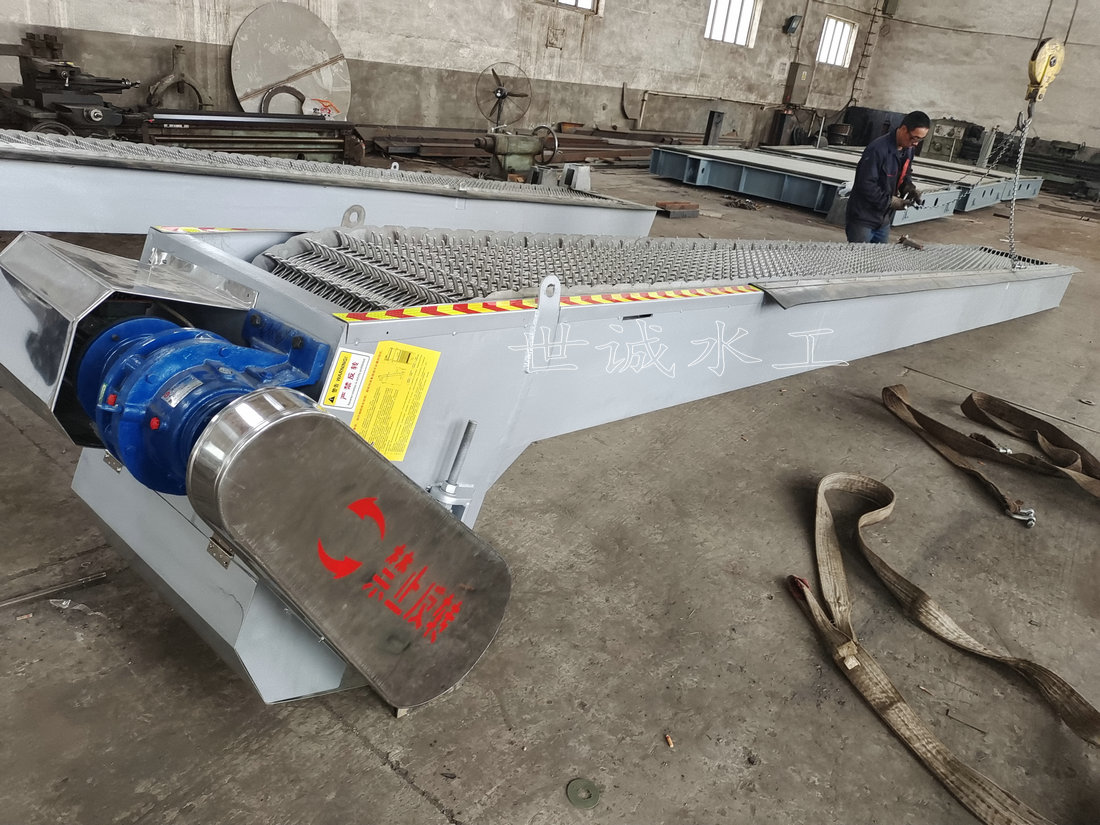

細格柵清污機

一、產品簡介

     格柵除清機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備。

二、工作原理:

格柵清污機是由一種獨特的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。

 耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。我廠根據清污機時長帶回部分垃圾的缺點，單獨研制加裝了一個自動清理裝置，另一部分粘連在清污機上的垃圾，則依靠清掃器（自動毛刷）的反向運動把粘在耙齒上的雜物清掃干凈。

三、格柵清污機特點：

該設備的最大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無人看管的情況下可保證連續穩定工作，本設置了過載安全保護裝置，在設備發生故障時，會自動停機，可以避免設備超負荷工作。

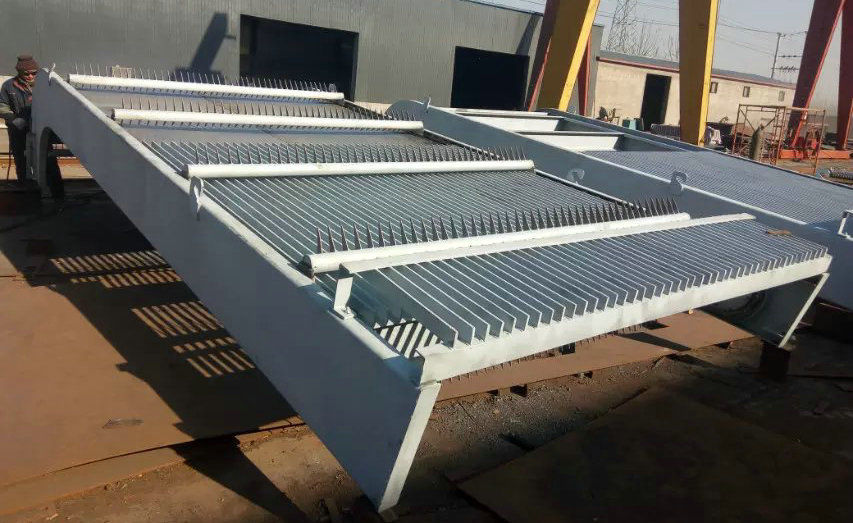

粗格柵清污機

1、清污機的用途

清污機是鏈傳動格柵清污機械中較為理想的機型，具有結構緊湊、電氣控制簡單，便于實現自動化；耐蝕性優、能耗小、噪音低；除污動作連續、排污干凈、分離效率高的特點，可廣泛應用于水電站、給排水泵站、雨水提升泵站、污水處理廠、水質凈化廠進水口及各類工礦企業的廢水處理工程中清除污水的漂浮物。

2、清污機的工作原理

清污機主要由驅動機構、機架總成、傳動鏈、齒耙組、柵條、底部攔柵等部位組成，而減速機驅動鏈輪使鏈耙牽引鏈間的齒耙隨同運行。

然而，由于每個齒耙都插入柵條中，不僅能有效的將攔截的污物耙送到機架上部極限位置，而且齒耙在鏈條回轉換向的過程中，污物靠自

重卸入下一程序設備并用特制的清污機構清理干凈。此外，它也是由ABS工程塑料、尼龍或不銹鋼制成的特殊形耙齒，并按一定的排列次序

裝在耙齒軸上形成封閉式耙齒鏈，其下部裝在進水渠水中，而當傳動系統帶動鏈輪作勻速定向旋轉時，整個耙齒鏈便自上而下運動，并攜帶

固體雜物從液體中分離出來，流體通過耙齒間隙流出去，整個工作狀態連續進行。

3、清污機的優勢

1）操作條件好，運行噪音低，不會影響周圍環境；

2）水下設活動攔柵，底部無沉積死角，而且柵片具有自凈能力；

3）全封閉式傳動鏈，結構簡單，無水下傳動部件，易于維護管理；

4）階梯格柵為一體化結構，安裝時可將整機放入渠溝內，十分方便；

5）齒耙柵條后下行，柵條前上行撈渣，不會將柵渣帶入水下，撈渣徹底；

6）分離效率高，格柵柵條間隙小，且能連續或間歇式運行，除渣效果好；

7）動、靜柵片均為嵌插式，無需在斷流的情況下進行柵片的更換、維護檢修方便；

8）全自動電氣保護控制，自動控制方式為時間加水位差控制，預留PLC接口，為實現無人化管理提供了便利；

9）水下運動部件均采用不銹鋼材質制造，機械、電氣雙重過載保護，具有安全可靠、耐腐蝕性好、使用壽命長的特點。

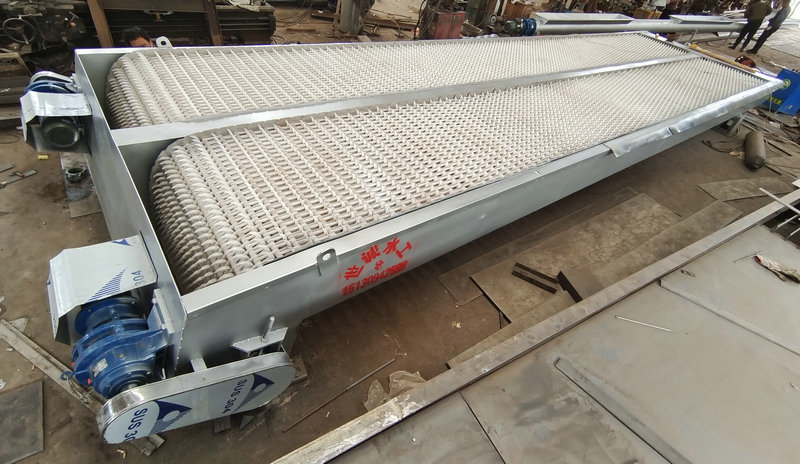

污水處理廠用格柵清污機

工作原理：

格柵清污機分為不銹鋼網齒和非金屬齒兩種。在電機減速器的帶動下，經鏈輪傳動，驅動耙齒之間產生相對的運動。大部分固體物質靠重力落下，另一部分依靠轉刷軸的反向運動，可以把粘在耙齒上的雜物洗刷干凈。適用于大、中型構筑物的進出水口處，以保證進水暢通，保護水泵葉輪。減輕后續工序處理負荷，是一種經濟選擇的理想產品。如：防洪防汛排渣泵站、污水及雨水提升泵站、火電及水電廠取水口、污水處理廠等。

格柵清污機的的結構和工作原理：該機有柵齒、柵齒軸、鏈板等組成柵網，以替代傳統格柵的柵條。柵網在機架內作回轉運動，從而將污水中的懸浮物攔截并不斷分離水中的懸浮物，因而工作效率高、運行平穩、格柵前后水位差小，并且不易堵塞。該格柵機適合于作粗細格柵使用。柵網中的柵齒可用尼龍或不銹鋼兩種材料制造，柵齒軸和鏈板等由不銹鋼制造，大大提高了格柵整體的耐腐蝕性能。較小間隙的格柵一般宜用不銹鋼柵齒。設備運行使耙齒把截留在柵面上的雜物自下而上帶至出渣口，當耙齒自上向下轉向運動時，雜物依靠重力自行脫落，從卸料口中落入輸送機或垃圾小車內，然后外運或作進一步的處理。

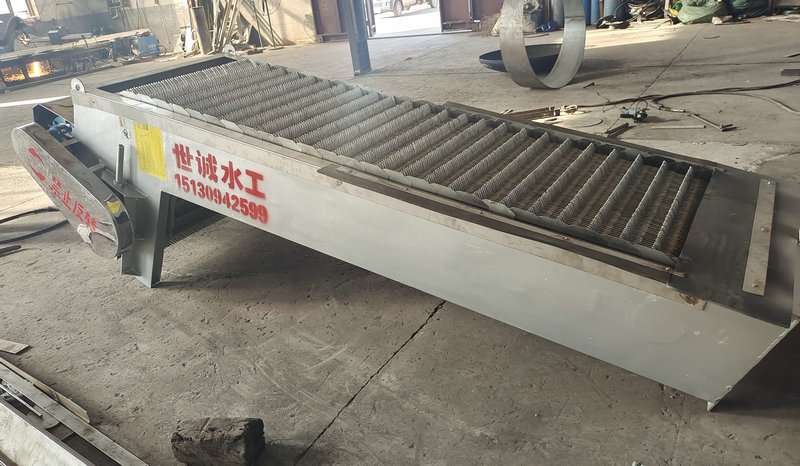

大型細格柵清污機

格柵清污機如何安裝

1、設備可直接安裝在預制的鋼筋混凝土溝渠中。

2、格柵清污機除動格柵片外，一般不需要在現場進行組裝。

3、設備安裝就位后，當機架與溝渠內兩側存在較大間隙時，可用橡膠板加以封閉，以免影響攔污效果。

4、放置格柵的溝渠在施工中，要求渠壁盡量平整垂直，渠底面應保持水平平整。

5、渠壁頂邊應按格柵安裝基礎圖的要求預埋200×100×10鋼板四塊，用于焊接基礎螺栓。

6、設備安裝就位后，再進行電器控制裝置的安裝。電器控制系統的設置和調整，世誠水工機械廠可按技術要求派專人進行。

格柵清污機安裝注意事項：

1、施工前，技術人員需向施工班組進行技術交底，施工班組在施工前必須認真看圖，閱讀圖紙說明，弄清施工要求。

2、施工時，安裝人員要及時做好詳細的施工記錄，不能漏填。

3、施工中要把好程序關，操作關，質量檢驗關。

4、做好設備的保護工作，附屬的零配件等要妥善保管，易銹蝕的螺栓等零件要涂油保護。

5、在安裝前，要徹底清除設備 的泥土、焊渣、鐵銹等臟物，特別是配合表面不能叩碰。

6、施工中要遵守安全條例中相關規定，戴好安全帽、穿工作鞋，并正確使用勞動保護用品。

7、吊裝設備時要有專業人員指揮，不得碰撞損傷設備。

8、嚴禁在懸吊重物下工作或站人，以防起重機或吊索下落時傷人。

9、灌漿前必須徹底清除基礎表面的灰塵及雜物，并在基礎表面灑水濕潤，基礎表面局部有積水時，可用壓縮空氣吹除。

10、灌漿過程中要有工具搗實，不能有空隙，灌漿的材料符合有關技術文件要求。

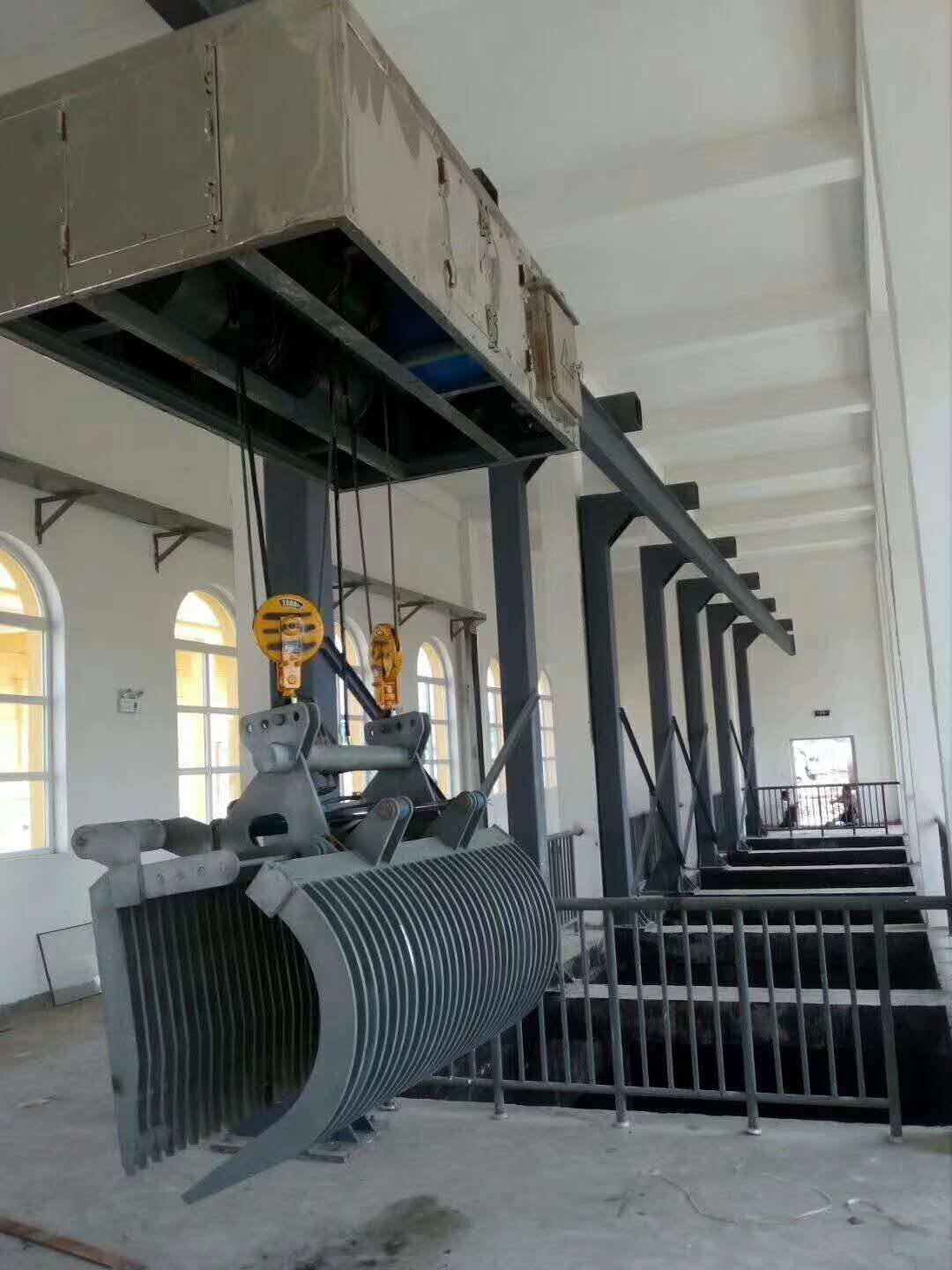

抓斗式清污機

移動抓斗式格柵除污機廣泛用于大中型給排水工程、濃灌站及小型水電站等均布在同一直線或具有一定曲率半徑工作軌跡上的多進水渠道或?qū)挅琶嫣幍母駯徘逦?。可以有效的應用于所有類型及各種現場條件的淡水和廢水的取水口，能夠大量去除各種雜質和廢物。這種設備已經成功的安裝在許多污水處理工程，熱電站，水電站和其它水利工程。

總體結構及適用范圍門式移動抓斗清污機主要用于 水中的粗大漂浮物， 如： 樹木、 雜草、 垃圾、纖維、橡塑物等。 該格柵除污機適用于大、中型構筑物的進出水口處，如：防洪防汛排渣 泵站、污水及雨水提升泵站、火電及水電廠取水口、污水處理廠等。以保證 進水暢通，保護水泵葉輪。減輕后續工序處理負荷，是一種經濟選擇的理想產品
